旅客列車真空集便裝置

旅客列車真空集便裝置

針對25型客車特點，環保所研制開發了保持式真空集便器。2011年6月，院基金立項課題《旅客列車真空集便器系統技術研究及產品開發》（編號2011YJ16）和《旅客列車真空集便器系統試驗檢測系統裝置》（編號2011YJ17）;2011年9月，形成具有自主知識產權TKH-ZKWC型集便器，獲得國家實用新型專利。

產品經過鐵道部質檢中心性能試驗檢測，對關鍵零部件及系統整體的振動沖擊、低溫、高溫、電磁兼容等安全與性能進行了全面試驗檢測，各項指標均符合相關標準要求。產品滿足車型結構特點、污物箱安裝、供風、供水、供電接口等加裝改造技術要求。

2014年，研制符合25型車真空集便裝置統型技術條件及圖紙要求集便器產品。根據不同車型及用戶要求，提供多種型式集便裝置，滿足不同需求。

座便器 材質：便盆：不銹鋼 外罩：玻璃鋼 座便：玻璃鋼模壓成型，外形堅固美觀 技術參數： 便盆尺寸：555x450x220(mm) 沖洗耗水量：0.45L/次 工作真空度：-25kPa~-30kPa 接口：標準接口；水連接管 路1/2＂;壓縮空氣連接管路 3/8＂

氣水控制盤 技術參數： 安裝尺寸：380x370x160(mm) （可根據車上安裝空間調整） 安裝板材質：不銹鋼 接口：標準接口；水連接管 路1/2＂;壓縮空氣連接管路 3/8＂

蹲便器 材質：便盆：不銹鋼 工藝：沖壓成型 外觀：拉絲/拋光/噴砂/噴涂 技術參數： 便盆尺寸：600x500x320(mm) 沖洗耗水量：0.45L/次 工作真空度：-25kPa~-30kPa 排泄閥：氣動球閥/氣動夾管閥/氣動蝶閥 接口：標準接口；水連接管路1/2＂;壓縮空氣連接管路 3/8＂

污物箱 材質：不銹鋼 工藝：焊接 技術參數： 尺寸：2300x818x418(mm)（根據車型定制） 容積:：550L（根據車型定制）

產品性能參數

• 加熱電源：三相四線制AC380V±15%，50Hz。
• 控制電源：DC24V±10%。
• 所需壓縮空氣壓力：450kPa～900kPa。
• 每個沖洗過程（從按下沖洗按鈕到便器內污物沖洗干凈）：≤6s。
• 每個沖洗循環耗水量：≤0.45L。
• 沖洗循環周期：≤90s。
• 平均每個沖洗循環耗氣量：≤140L/次(1個標準大氣壓)。
• 系統內工作真空壓力值：-15kPa～-25kPa。
• 便器排污管路直徑：Φ50mm。
• 輸送污物的水平距離為：≤10m。

真空集便器試驗檢測裝置

研發了真空集便器系統及關鍵零部件性能的檢驗檢測系列裝置。包括：集便器型式試驗臺、系統可靠性試驗臺、關鍵零部件壽命試驗臺、集便器功能試驗臺、電加熱管試驗臺、污物箱試驗臺、系統綜合試驗臺等，適用于真空集便器技術研發、生產質量控制、產品檢驗檢測。

集便器檢驗檢測平臺系列試驗臺裝置功能全面，實用性強，配置先進，自動化程度高，滿足了真空集便器關鍵零部件及系統設備主要性能試驗檢測。

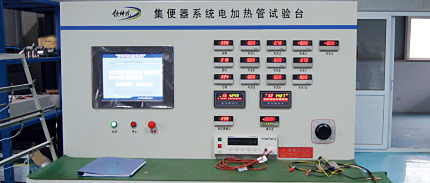

集便器系統電加熱管試驗臺

真空集便器系統可靠性試驗臺
